Unidad N° 1: Tipos de Calderas

Curso: Operación de Calderas Acuotubulares de Alta Presión

Esta primera unidad introduce a los participantes en el mundo de los generadores de vapor, analizando su importancia crítica en los procesos fabriles y las diferencias fundamentales entre las tecnologías disponibles en el mercado.

Objetivo del Aprendizaje

El propósito central es que los estudiantes incorporen competencias para operar, mantener y controlar calderas acuotubulares de alta presión, asegurando la entrega eficiente de energía térmica para plantas industriales y térmicas.

---------------------------------------------------------------------

1. Contenidos Principales

(Bloques Temáticos)

La unidad se desglosa en tres grandes ejes de estudio:

1. Calderas Pirotubulares:

    ◦ También llamadas humotubulares, donde los gases de combustión circulan por el interior de los tubos y el agua los rodea.

    ◦ Se utilizan generalmente para tamaños pequeños y presiones bajas (hasta 12 bar).

    ◦ Su operación es valorada por la sencillez de su manejo.

2. Calderas Acuotubulares (Tipo Básica):

    ◦ En este diseño, el agua circula por el interior de los tubos, mientras que los gases de combustión los rodean.

    ◦ Este modelo básico cuenta con cabezales seccionados y suele emplear tubos rectos dispuestos en bancos inclinados.

    ◦ Permiten el uso de sobrecalentadores para obtener vapor sobresaturado seco, optimizando la eficiencia en procesos de cogeneración.

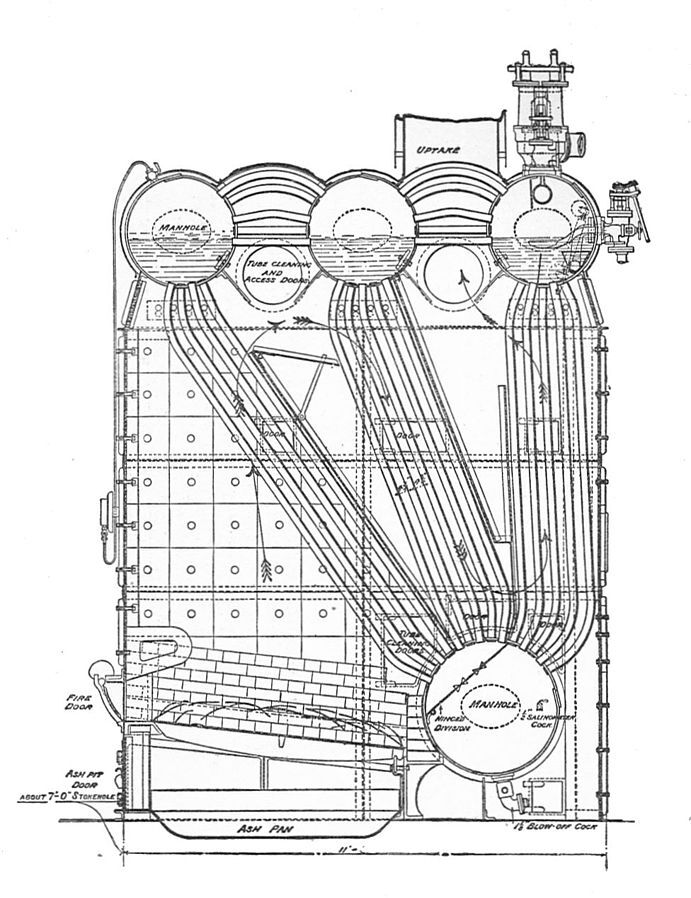

3. Calderas Acuotubulares con Tres Domos:

    ◦ Diseñadas específicamente para instalaciones con limitaciones de altura.

    ◦ Utilizan tubos cortos que conectan el domo de vapor con el domo intermedio, donde se produce la mayor parte del vapor.



---------------------------------------------------------------------

Clasificación por Presión

Es fundamental reconocer cómo se categorizan estas máquinas según su capacidad de trabajo:

• Baja Presión: Hasta 12 bar.

• Media Presión: De 12 a 18 bar.

• Alta Presión: Superiores a 18 bar.

A mayores presiones y temperaturas, aumenta la eficiencia de las instalaciones que transforman el calor en energía mecánica o eléctrica.

---------------------------------------------------------------------

Metodología de Aprendizaje Colaborativo

La formación se basa en el modelo MEC (Marco de Enseñanza Constructivista), que fomenta el trabajo en equipo y el intercambio de experiencias a través de:

• Foros Proactivos: Espacios para debatir las diferencias técnicas y compartir informes de investigación.

• Uso de la Web 2.0: Búsqueda crítica de información para profundizar en los conceptos de ingeniería.

• Aprendizaje entre Pares: Aunque las actividades son opcionales, se recomienda realizarlas colectivamente para enriquecer la resolución de problemas técnicos.



---------------------------------------------------------------------

2. Resumen Conceptual:

El Corazón de la Industria - Introducción a las Calderas

1. Introducción: ¿Por qué son tan importantes las calderas?

La caldera es el elemento esencial en una planta de vapor. Sin ella, sería imposible generar la energía térmica que impulsa gran parte del mundo moderno. Su importancia fundamental se puede resumir en dos áreas clave:

• Para la industria: Innumerables industrias, desde la alimentaria hasta la química, dependen del vapor para sus procesos de transformación. En estas aplicaciones, el objetivo principal es transferir calor, por lo que la industria requiere más de la temperatura del vapor que de su presión.

• Para la generación de energía: Las centrales térmicas utilizan vapor a alta presión para mover las turbinas que, a su vez, accionan los generadores eléctricos que abastecen nuestras ciudades. En este caso, la presión del vapor (y la alta temperatura que la acompaña) es crucial para maximizar la eficiencia del ciclo energético.

A pesar de su propósito común de generar vapor, las calderas se dividen en dos grandes familias con diseños fundamentalmente diferentes, definidos por cómo interactúan el fuego y el agua.

2. La Distinción Clave: Pirotubulares vs. Acuotubulares

La clasificación más básica y fundamental de las calderas se basa en el fluido que circula por el interior de los tubos. Entender esta diferencia es el primer paso para dominar el tema.

1. Calderas Pirotubulares (o Humotubulares): Los gases calientes producto de la combustión pasan por dentro de los tubos, mientras que el agua que se va a calentar los rodea por fuera.

2. Calderas Acuotubulares: El agua circula por el interior de los tubos, mientras que los gases calientes de la combustión los rodean por fuera, transfiriendo su calor.

Ahora, exploremos en detalle las características y aplicaciones del primer tipo.

3. Análisis de las Calderas Pirotubulares (Humotubulares)

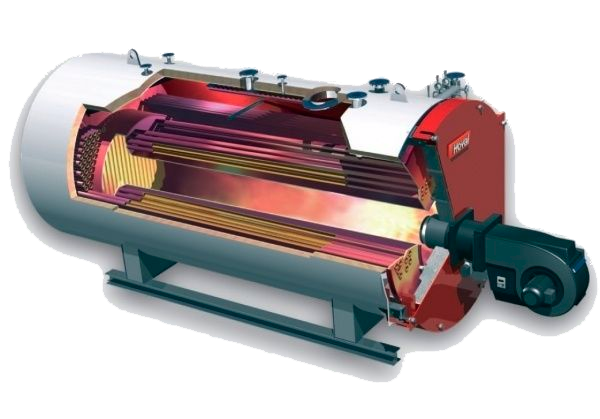

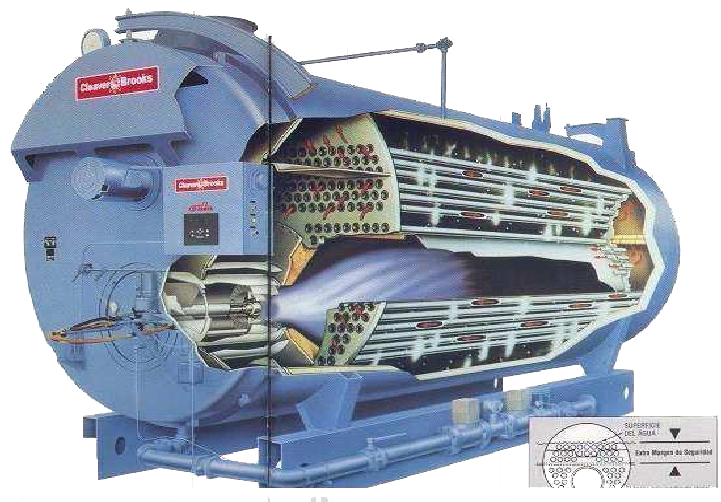

Principio de Funcionamiento

En este diseño, la llama y los gases de combustión están contenidos dentro de un conjunto de tubos. Estos tubos se encuentran completamente sumergidos en el agua, todo dentro de un gran recipiente o envolvente hermética. Para maximizar la transferencia de calor, los gases calientes son guiados a través de los tubos en varios recorridos o "pasos", haciendo el clásico "zig-zag", antes de salir por la chimenea.

3. Características y Aplicaciones Principales

Dado que nuestro curso se centra en las calderas de alta presión, solo revisaremos los conceptos básicos de este tipo, ya que su sencillez operativa las hace menos complejas.

• Uso Común: Son el diseño típico para aplicaciones de pequeños tamaños y bajas presiones.

• Simplicidad Operativa: Su manejo y operación son considerablemente más sencillos en comparación con las calderas acuotubulares, y a menudo operan con Tiro Natural para la evacuación de gases.

• Diseño: Su construcción es compacta. El hogar (donde ocurre la combustión) y los tubos de humo están integrados dentro del mismo recipiente que contiene el agua.

Este diseño robusto es ideal para su rango de operación, pero sus limitaciones estructurales para contener altas presiones en un recipiente tan grande exigen un enfoque de ingeniería completamente diferente para aplicaciones de mayor escala.

4. Análisis de las Calderas Acuotubulares

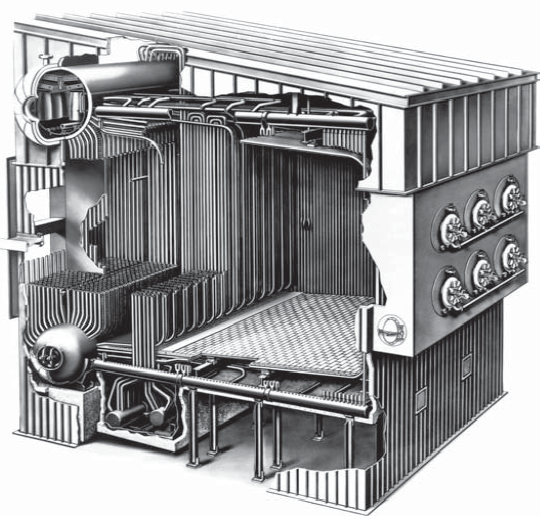

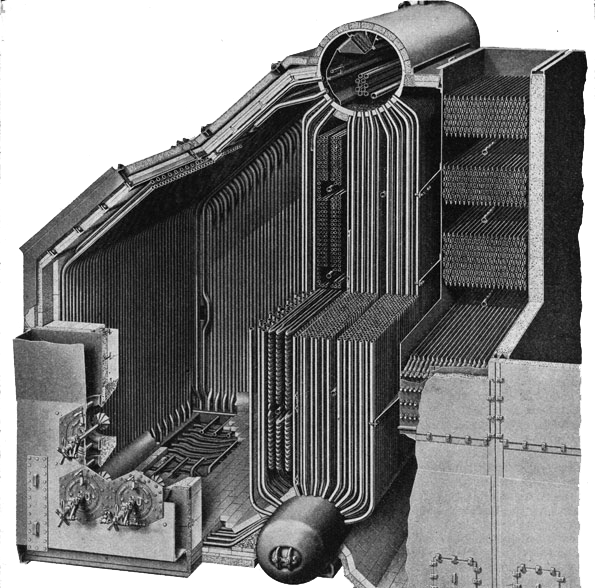

Principio de Funcionamiento

En este caso, el agua circula por el interior de una red de tubos. En diseños más simples, los tubos son rectos y conectan cabezales (headers). Sin embargo, a medida que aumentan la presión y el tamaño, el diseño evoluciona para utilizar tubos curvos que conectan grandes cilindros llamados domos (drums), una configuración que gestiona mejor la expansión térmica y optimiza la circulación. Los gases calientes de la combustión fluyen por el exterior de esta red de tubos, cediendo su energía térmica al agua que circula por dentro.

Características y Aplicaciones Principales

• Alta Presión y Temperatura: Ahora, la pregunta clave es por qué estos diseños son tan diferentes. Todo se reduce a la física de la contención de presión. Es el diseño preferido para grandes tamaños y altas presiones porque es estructuralmente mucho más eficiente y seguro contener una alta presión dentro de una serie de tubos de diámetro pequeño que dentro de un único recipiente de gran diámetro y paredes gruesas, como el de una caldera pirotubular.

• Flexibilidad de Diseño: Pueden construirse con una gran altura, asemejándose a una "torre de departamentos", lo que les permite tener una enorme superficie de transferencia de calor y alcanzar capacidades de generación de vapor muy elevadas.

• Eficiencia en Altas Demandas: Para lograr la máxima eficiencia, se diseñan con configuraciones complejas que incluyen paredes de tubos llenos de agua (paredes de agua) que forman las paredes del horno y absorben el calor radiante; sobrecalentadores que elevan la temperatura del vapor por encima de su punto de saturación para aumentar la eficiencia de la turbina; y economizadores que precalientan el agua de alimentación utilizando el calor residual de los gases de chimenea.

La mejor forma de asimilar estas diferencias es observarlas en una comparación directa.

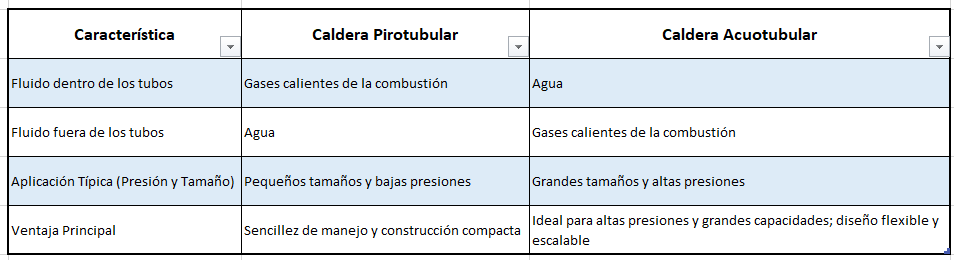

5. Tabla Comparativa: Pirotubular vs. Acuotubular





En resumen, la elección entre un tipo de caldera y otro no es arbitraria; responde directamente a las necesidades de presión, temperatura y capacidad de la planta industrial o central térmica.



6. Conclusión: Ideas Clave para Recordar

Para consolidar tu conocimiento, aquí tienes los tres puntos más importantes que debes recordar sobre las calderas industriales:

1. La importancia del vapor: El vapor es una herramienta energética dual, vital tanto para los procesos industriales (donde se valora su calor) como para la generación eléctrica (donde su presión es clave para mover turbinas).

2. La diferencia fundamental: La clasificación más importante depende de qué fluido viaja por dentro de los tubos. Si son gases calientes, es una caldera pirotubular. Si es agua, es una caldera acuotubular.

3. La aplicación define el diseño: Las calderas pirotubulares son la solución para aplicaciones de baja presión y pequeña escala por su simplicidad. En cambio, las calderas acuotubulares son la respuesta de la ingeniería para las altas presiones y enormes capacidades que demandan la industria pesada y las centrales eléctricas.
